NMP气体检测器Gasboard-2063

NMP气体检测器Gasboard-2063是由四方光电自主研发的一款基于非分光红外原理(NDIR)的高性能 NMP气体检测器。适用于对干燥设备及排气管内中心气体浓度检测，采样仪器本体及显示部分采用一体化防爆结构设计，方便安装与qy·球友会电能拆卸，同时该仪器具有自动校准、长期免维护和寿命长等特点，具有工业4-20mA电流输出、RS485对外通讯及浓度超限报警输出功能，能够适用于复杂苛刻的高温工业环境。

产品咨询

产品特性

检测高沸点NMP溶剂，高温环境下使用
自动校准，长期免维护，寿命长
炉内直插式，一体化设计，易于安装

技术参数

检测原理	非分光红外原理(NDIR)
检测气体对象	NMP气体
浓度显示	7段LED（4位）
检测范围	0-100%LEL
显示分辨率	0.1%LEL
采样方式	炉内差压进气式
报警设定值	15%LEL~50%LEL(默认25%LEL，可设定)
外部输出	气体浓度信号/报警接点
通讯方式	DC4～20mA(阻性负载300Ω以下)、RS485(默认9600波特率)
报警精度	±5%LEL@15%LEL~100%LEL
报警延迟	T90＜30s@15%LEL~50%LEL
报警接点容量	250VAC0.2A/30VDC1.5A(阻抗负载)
报警动作	自动复位
工作电压	24VDC±10%
平均工作电流	＜2.0A（@25℃，24VDC）
预热时间	≤30min
工作温度	被测气体温度：0～160℃(通常情况) 表头工作温度：0～60℃(通常情况)
使用寿命	≥5年
结构	炉内直插式
防爆结构	隔爆型构造
防爆等级	ExdbIICT3Gb
外形尺寸/重量	418mm178mm110mm/约6kg

以上功能和规格请以正式产品技术规格书为准。如需获取更多技术信息，请联系：027-81628813

工作原理

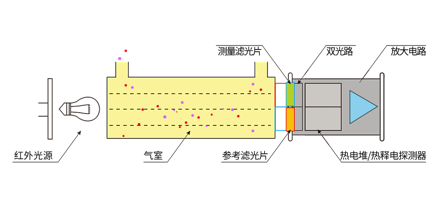

NMP(n-甲基-2-吡咯烷酮)等由异种原子构成的分子在红外线波长区域具有吸收光谱，其吸收强度遵循郎伯—比尔定律。当对应某一气体特征吸收波长的光波顺利获得被测气体时，其强度将明显减弱，强度衰减程度与qy·球友会电能该气体浓度有关，两者之间的关系遵守朗伯-比尔定律。NDIR传感器的基本原理结构如下图所示：
